粘弾性について８）_伸長粘度はなぜ3倍？ ~その２~_伸長ひずみを掘り下げる

前回は、ひずみの形態として、せん断ひずみと、伸長ひずみの定義について解説を
しました。

今回は、伸長ひずみについて、さらに掘り下げてみたいと思います。


まず、伸長ひずみの仲間を紹介したいと思います。
前回のブログでは、一軸延伸による伸長ひずみを説明しました。

この図から、なにかお気づきになりませんでしょうか。

伸長ひずみでは、引っ張ったり、縮めたりという「主軸」の変化に連動し、他の
軸も、伸びる、または、縮むといった変化が起きています。

ひずみが大きくなっても、物体の体積は一定ですから、どこかが伸びたら、どこかが
縮む、当然といえば当然ですね。
このことは、伸長ひずみを理解するうえで、大変重要なポイントになります。

例えば、下図のような物体に、一軸延伸による伸長ひずみを与えます。

体積が一定のとき、引っ張り長さ(L)の変化に対する、幅(D)は以下のように変化
します。
体積は、L × D^2 で、どこまで伸ばしても一定のはずです。
幅は、二乗で効いたDを、平方根で割り戻すことになるので、Lが大きくなるほど
変化が小さくなります。

伸長ひずみの計算のおさらいと、「ポアソン比」について説明します。

ここで、前回のブログのとおり、伸長ひずみ量は、(l - l0) / l0　でしたね。
伸長ひずみ量のシンボルを、ε とします。

幅方向のひずみ量も、同じように、(D - D0) / D0 で求めることにします。
幅方向の圧縮ひずみ量のシンボルを、ε' とします。

上記、引っ張り長さと、幅の関係を示したグラフを、ε'と、ε に置き換えたのが、
下図です。
なお、ε' は、収縮によって生じるひずみのため、マイナスの値をとりますが、
符号は気にする必要はなく、絶対値であつかえば良いです。

ひずみ量が小さい領域では、グラフは、ほぼ正比例であり、ε' は、ε の、ほぼ0.5倍
であることがわかります。

ε' / ε でとった比を、「ポアソン比」といいます。

・変形時に体積変化が伴わず、
・小ひずみ量 領域においては、
ポアソン比 = 0.5 であるとして、

　　　　　　　ε' = 0.5ε
　　　　　　　ε  = 2ε'

で、お互いに換算できるということになります。
幅方向のひずみ量から、延伸方向の伸長ひずみ量に換算できる、ということは、
伸長ひずみによる粘度や弾性率を測定するときに、実は、不可欠です。



今回、伸長ひずみのメカニズムの、第一歩に踏み込みました。

とりあえずは、物体に、変形、ひずみを与えたとき、断面積が変化する変形は、
伸長ひずみであると理解をしておいて、差し支えないと思います。

せん断ひずみは、変形の大きさに伴い、断面積（厚みや幅）の変化は、発生して
いないことが、前回の、せん断ひずみの図からも、わかると思います。

この差は、粘度測定により、物質の評価を行う際、大きな差を生みます。

このことは、まずは、「伸長粘度は、せん断粘度の3倍」であるところまで、たどり
着いてから、取り上げたいと思います。


ここまで読んでいただき、ありがとうございました。

粘弾性について７）_伸長粘度はなぜ3倍？ ~その１~_せん断ひずみと伸長ひずみ

これまでの、「粘弾性について」シリーズでは、肩ならし？　ウォーミングアップ ？
のため、少し定性的な方向で話をしてまいりました。

この先、少しずつ、科学的な定義にも触れながら、話をしてまいりたいと思います。

そのようにしないと、話が進んでいくにつれ、逆に説明が難しくなることもあるため
です。


今回は、「ひずみ」について取り上げたいと思います。

シリーズ化したサブタイトル、「伸長粘度はなぜ3倍？」を終着点にするための
第一歩として、取り上げようと思いました。


粘弾性について３）_粘度と弾性率の定義のなかで述べられている、

　　　　　　　粘性係数 = 力 / 速度
　　　　　　　弾性係数 = 力 / 変形の大きさ

について、
　　・「速度」とは、ひずみの大きさが変化する速度
　　・「変形の大きさ」とは、ひずみの大きさ
を意味します。

では、「ひずみ」とはなにか、定義について説明します。


ひずみにはいくつかの種類がありますが、このシリーズでは、「せん断（ずり）」
ひずみと、「伸長」ひずみの2つについて説明します。

いずれにしても、ひずみとは、物体の変形の大きさを比で表したものです。


まず、せん断ひずみについて説明します。

せん断ひずみとは、上図のような立方体要素を、トランプをずらすかのように、
上面と底面をたがいちがいにスライドさせる変形です。

力Fをあたえ、Δxのずれを与えたとき、
Δxと、物体の厚みΔyの比、Δx/Δy (=tanΘ) がひずみの大きさ、ひずみ量です。

Δxも、Δyも長さ単位を持ちますので、ひずみ量は無次元単位になります。
なお、100を乗じて%であらわす場合もありますので、単位を確認するようにして
ください。

なお、ずらすのにかけた力Fを、面積Aで割り算したものがせん断応力です。

応力の単位は、
　　　　　　　Pa(パスカル) = F[N(ニュートン)] / 面積[m^2]

前述の通り、
　　　　　　　弾性係数 = 力 / 変形の大きさ

ですので、
　　　　　　　弾性率[Pa] = せん断応力[Pa] / ひずみ量[-]

になります。

なお、せん断ひずみにより測定する弾性率、「ずり弾性率」のシンボルは、「G」が
用いられることが多いです。

次に、このひずみ量を時間（秒）で割り算すると速度になり、これを、せん断速度
と呼び、秒あたりに発生したひずみの大きさになります。

　　　　　　　せん断速度[1/s] = ひずみ量[-] / 時間[sec.]

せん断速度の単位は、1/s であり、粘度測定をされている方は、インバースセック
（秒の逆数）という言葉を使ったり、聞いたりするのではないでしょうか。

前述の通り、
　　　　　　　粘性係数 = 力 / 速度

ですので、

粘度[Pa・s] = せん断応力[Pa] / せん断速度[1/s]

になります。

次に伸長ひずみについて説明します。

伸長ひずみとは、上図のような立方体要素を、直方体に延伸させる変形です。

力Fをあたえ、Δlの延伸を起こしたとき、Δlと、物体の元のながさl0の比、Δl/l0 が
ひずみの大きさ、ひずみ量です。

Δlも、l0も長さ単位を持ちますので、ひずみ量は無次元単位になります。
せん断ひずみ同様、100を乗じて%であらわす場合もあります。

なお、延伸するためにあたえた力Fを、面積Aで割り算したものが引張応力です。
以下は、せん断ひずみの時と同じですが、復習もかねて解説します。

応力の単位は、
　　　　　　　Pa(パスカル) = F[N(ニュートン)] / 面積[m^2]

前述の通り、
　　　　　　　弾性係数 = 力 / 変形の大きさ

ですので、
　　　　　　　弾性率[Pa] = 引張応力[Pa] / ひずみ量[-]

になります。

なお、伸長ひずみにより測定する弾性率は、ヤング率という呼ばれ方で、聞き覚えの
ある方も多いかもしれません。

「伸長弾性率（ヤング率）」のシンボルは「E」が用いられることが多いです。

せん断ひずみ同様、このひずみ量を時間（秒）で割り算すると速度になり、これを、
伸長ひずみ速度と呼び、秒あたりに発生したひずみの大きさになります。

　　　　　　　伸長ひずみ速度[1/s] = ひずみ量[-] / 時間[sec.]

よって、伸長粘度は、
　　　　　　　粘度[Pa・s] = 引張応力[Pa] / 伸長ひずみ速度[1/s]

になります。

流体用の回転粘度計は、せん断ひずみによる測定が主流です。
引張試験機では、呼び名のとおり、伸長ひずみによる測定です。

しかし、変形は、これらの変形形態が複合的に発生します。

サブタイトルにもなっている、伸長粘度はせん断粘度の3倍、を理解するためには
せん断ひずみと、伸長ひずみが、それぞれ、相互的に関係していることを理解する
必要があります。


ここまで読んでいただき、ありがとうございました。

伸長粘度はなぜ3倍？ にたどり着くまで、一歩一歩進んでいきたいと思います。

【実測シリーズ】緩和時間の測定

過去の投稿で、「緩和」について説明をいたしました。

粘弾性について４）_万物は流転する
粘弾性について５）_緩和について


今回は、緩和曲線を得るための簡単な試験機を作成し、緩和時間を測定してみた結果
をシェアさせていただきたいと思います。


試験機の概要を示します。

測定の手順は、以下の通りです。
なお、サンプルにはシリパテを用いました。

１．サンプルを一気に押し込む
２．荷重値がゼロになるまで計測
３．荷重値が37%に減衰する区間の時間（緩和時間）を確認
４．応力緩和の式（粘弾性について５）_緩和について）に代入しフィッティング
　　曲線を得る


以下に、結果を示します。

ドットでプロットされているのが、生の測定データです。
実線がフィッティング曲線です。

測定の後半、低荷重域で生データとフィッティング曲線のずれが大きくなっています
が（低荷重測定の感度の問題、測定開始直後との接触面積の違いなど、いくつか要因
が思いつきます）、概ねよくフィッティングしていると思います。

また、測定開始直後は、値がすべて4000程度を示していますが、センサの測定範囲
を超えているため、飽和してしまっています。

これらのように、実際の測定においても、例えば、センサの感度、時間分解能といった
装置要因による制約で、測定したいところが測定できない、ということは起き得ます。

また、きわめて長時間かけて緩和する物体も多々あるため、測定が長時間におよんで
しまうこともあります。

しかし、このように、ある区間の計測をすることで、短時間、長時間の緩和挙動を
予測することができます。



また、ステージ温度を3水準振って実験を行いましたが、結果からは、温度が高い
ほど、応力曲線の減衰がはやいことがわかると思います。

以下に、緩和時間と測定温度の関係を示します。

例えば樹脂の成形加工などのように、温度と緩和時間の関係を知ることは大変重要
ですが、緩和に長時間かかる場合、このように温度をあげて測定することで、測定
時間の短縮も可能です。

このように、温度と時間には一定の関係性があり、これを「温度－時間換算則」と
いい、レオロジーでは重要な概念の一つです。



いかがでしょうか。

緩和時間には、自然対数（ネイピア数）が出てきたり、応力緩和のモデル式には、
指数関数が含まれていることから、苦手意識をもつ方もいるかもしれません。

しかし、モデルそのものは決して難しいものではない、と思っていただくきっかけに
なれば幸いです。


ここまで読んでいただき、ありがとうございました。

粘弾性について５）_緩和について

先月、レオロジー講座の講師を務めさせていただく機会がありました。
長時間の講座であったため、その資料作成に追われていたり、新商品の準備に
追われているうちに、前回の投稿から、しばらく時間があいてしまいました。


前回の投稿、粘弾性について４）_万物は流転する では、レオロジーにおいては、
すべての物体は、流体であり、流動速度がはやいか、おそいか、の違いだけである。

極論的にはこのように説明をしましたが、流体か固体かを判断するときの指標となる
数に、デボラ数というものがあります。

　　　　　　　デボラ数 = 緩和時間 / 観察時間

今回は、「緩和」とはなにか、について説明をします。


緩和現象の観察には2つの方法があります。

一つは、上図の左の例のように、例えば物体に、一定の荷重または力を与えて、
その変形量の変化を観察する方法です。

もう一つは、上図の右の例のように、一定の変形を与えたときの力の抜け具合を
観察する方法です。

左の例を、「クリープ試験」といい、
右の例を、「応力緩和試験」といいます。


クリープ試験では、試験開始時においては、変形が生じない程度の荷重、または
力であること。

応力緩和試験では、試験開始時においては、力を開放した時、変形した物体がバネ
のように、もとの形状に回復する程度の変形であること。

これらが試験条件になります。

いずれの方法においても、時間の経過とともに、例えば樹脂であれば、絡み合った
高分子が緩やかにほどけ、金属であれば、金属イオンにずれが生じるため、与えた
荷重や変形に応じた形状に、徐々に「ならされていく」ことになります。

この挙動が緩和であり、高分子がほどけたり、金属イオンがずれることは流動と
言いかえられます。



ここからは、緩和時間について説明したいと思います。
緩和時間とは、制御系では時定数と呼ばれ、クリープ試験における遅延時間と同義
です。

起点とするある時点での状態が、約37%にまで状態が減衰するのにかかった時間
です。

この37%というのは、

　　　　　　　ネイピア数(e) ≈ 2.7 の逆数、約0.37

から来ています。

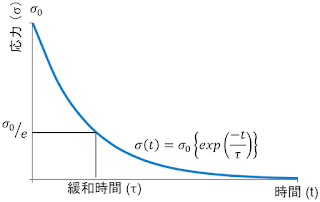

応力緩和試験における、応力の減衰曲線を下図に示します。

例えば指で、ある物体に一定の変形を与えたとき、与えている力は上図のような
曲線に従って抜けていきます。

このグラフの中で、応力が37%に減衰した区間、どこを切り取っても、同じ時間の
長さ（緩和時間）を示します。
放射能の半減期と同じような見方ですね。


次にクリープ試験における、ひずみ（変形）曲線を示します。

変形と力は表裏一体です。
力ではなく、変形量を観察するクリープ試験では、

　　　　　　　1－0.37 = 0.63

であり、ある基準とする変形状態の、約63%の変形量に達するまでにかかった時間
をしらべます。
この時間を遅延時間と呼びますが、緩和時間と同義です。

応力緩和試験同様、63%に達する時間領域、どこを切り取っても、同じ時間の長さ
を示します。



これで、前述のデボラ数の式、緩和時間がわかりました。

一方で、観察時間は、観察者、つまり、作業者や設計者が定めなくてはなりません。

また、デボラ数、いくつ以上を固体として扱うか、いくつ以下を流体として扱うか
についても、観察者が定めなくてはいけません。

観察時間は、例えば工業的には、商品の耐久年数、製造においては、ある加工や流動
を材料に与えるときの速度や、次の工程に進めるまでの時間などでしょうか。



動的粘弾性の測定は、粘弾性変化の、時間との関係性を調べることが目的であり、
この時間というのが、緩和時間のことにほかなりません。

緩和のイメージをつかんでいただければ、幸いです。

ここまで読んでいただき、ありがとうございました。
